Беспроводной модуль дистанционного управления с брелком

Если вы занимаетесь радиоуправляемыми моделями,

этот модуль способен облегчить задачу беспроводного управления вашими устройствами.

Его достоинства - он дешевый, не нужно париться с корпусом пульта.

Недостатки - сигнал на выходе приемника не фиксируется, то есть нажимаете кнопку - сигнал есть, отпускаете - пропадает.
Количество каналов управления - 4.

Батарейка идет в комплекте с пультом.
Расстояние, на котором модуль стабильно работает - до 20 метров, следует припаять антенну на модуль приемника - обычный провод, свитый в пружину (заявленное расстояние - 50-100 метров).
Питание приемника - 5 В.
Нагрузка каналов приемника - до 100 мА, этого хватит для управления реле или светодиодом, для более мощной нагрузки следует использовать транзисторы, или реле.
Рабочая частота модуля - 315 МГц.

На контакте "VT" приемника напряжение появляется при нажатии на любую из кнопок пульта, этот контакт следует использовать для индикации срабатывания, то есть тупо вешать на него светодиод.

Цена модуля - 120 рублей. Побаловаться - самое то.
Ссылки на покупку с бесплатной доставкой:

Купить беспроводной модуль с брелком

Купить беспроводной модуль с брелком

#пульт #радиоуправление #беспроводной

Схемы:

Схема приёмника на микросхеме PT2272

Схема передатчика (брелка) на микросхеме PT2262

ЛУЧШЕЕ НА ALIEXPRESS, ЖМИ!

🅰🅻🅸🅴🆇🅿🆁🅴🆂🆂

Бегущий огонь на 10 светодиодах

Бегущий огонь на 10 светодиодах можно собрать,
и попутно потренироваться в пайке SMD - компонентов.
Набор состоит из печатной платы, двух микросхем -
NE555 и CD4017, 10 светодиодов, 14 резисторов, 2 конденсаторов, подстроечный резистор и контакты
для питания.

Заказать конструктор стоит хотя- бы потому, что цена у него копеечная - всего 27 рублей. Можно собрать самому или подарить начинающему.

Размер платы 53мм на 19мм.
Напряжение питания от 2,5В до 14,5В

Ссылки. Купить:
📦 Купить конструктор Бегущий огонь
📦 Купить конструктор Бегущий огонь

ЛУЧШЕЕ НА ALIEXPRESS, ЖМИ!

🅰🅻🅸🅴🆇🅿🆁🅴🆂🆂

Модуль записи/воспроизведения голосовых сообщений ISD1820

Порой возникает желание озвучить какое-либо действие, например открывание/ закрывание двери, включение/ выключение устройства, срабатывание датчика и т.д., в общем, сделать красивое информационное голосовое сопровождение, не затрачивая при этом большие средства.

Тут на помощь нам приходит модуль на микросхеме ISD1820PY, представляющий собой по сути диктофон для записи - воспроизведения коротких звуковых отрезков длительностью до 20 секунд.

На плате имеются три кнопки:
[REC] - при нажатии начинается запись звука. При записи мерцает светодиод D1 на плате.
[PLAYE] - воспроизводит весь записанный отрезок при кратковременном нажатии.
[PLAYL] - звук воспроизводится только при удержании кнопки, после отпускания воспроизведение прекращается.

Кроме кнопок имеются два переключателя, выполненные в виде джамперов:

[FT] - включает/выключает усилитель, встроенный в микросхему. По умолчанию усилитель включен. Если планируется использовать внешний усилитель, джампер переводится в правое положение.
[P-E] - переводится в правое положение, если требуется циклическое воспроизведение записанного сообщения.

Внешний динамик, который идет в комплекте, подключается к разъёму [SP1], но этот динамик лишь слабая пищалка, вместо него лучше подключить свой.

Микрофон имеет слабую чувствительность, запись голова следует производить на расстоянии не менее 20см. Для записи с плеера или с любого линейного выхода можно выпаять микрофон и подпаять к контактам на плате провод с миниджеком.

Также на модуле имеется шестиштырьковый разъём для подключения к микроконтроллеру или напайки внешнего управления, он повторяет кнопки управления.

Для изменения времени записи от 8 до 20 секунд, можно поменять резистор R4 на плате от 80 до 200 КОм. По умолчанию стоит резистор 100 КОм на 10 секунд записи.

Питание модуля - 3-5 Вольт, можно запитывать литиевой батарейкой.

Стоит модуль около ста рублей с бесплатной доставкой. Купить можно по ссылкам:

Купить ISD1820 с бесплатной доставкой

Купить ISD1820 с бесплатной доставкой (без динамика)

Принципиальная схема модуля ISD1820

ЛУЧШЕЕ НА ALIEXPRESS, ЖМИ!

🅰🅻🅸🅴🆇🅿🆁🅴🆂🆂

Все самые необходимые формулы для расчета электрических цепей в одном месте 📌

ЛУЧШЕЕ НА ALIEXPRESS, ЖМИ!

🅰🅻🅸🅴🆇🅿🆁🅴🆂🆂

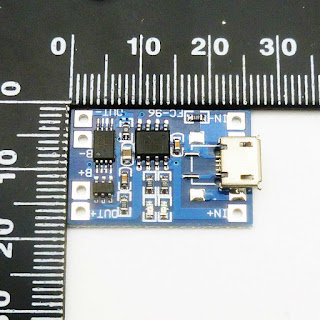

Плата зарядки TP4056 с защитой аккумулятора

Мы уже рассматривали модуль зарядки литиевых аккумуляторов на основе микросхемы TP4056 - здесь
Это замечательная плата, позволяющая решить вопрос зарядки любого нашего устройства, питающегося от внутреннего аккумулятора.

Производители решили усовершенствовать данный модуль и снабдили его ещё и схемой защиты аккумулятора.

Повторно описывать работу TP4056 не имеет смысла, рассмотрим лишь дополнение, которым обросла усовершенствованная плата.

Дополнение представляет из себя схему из двух микросхем, одна из которых управляющая, а другая исполнительная – микросборка из двух полевых (MOSFET)-транзисторов.

Эти транзисторы используются для того, чтобы раздельно контролировать разряд и заряд аккумулятора.

Вторая микросхема представляет собой контроллер, обеспечивающий защиту от перезаряда, переразряда, токовой перегрузки и короткого замыкания.

Соответственно, плата имеет на два контакта больше, чем модуль без защиты. Аккумулятор теперь не имеет прямого выхода на нагрузку, она подключается через схему защиты, что позволяет продлить срок службы аккумулятора и уберечь его от экстремальных режимов.

Батарея подключается к выводам "B+" "B-", нагрузка к выводам "OUT+" "OUT-".

Стоит модуль лишь немного дороже предыдущей версии.

Ссылки для покупки с бесплатной доставкой:

Купить TP4056 с защитой за 25 руб

Купить TP4056 с защитой 5 шт.

ЛУЧШЕЕ НА ALIEXPRESS, ЖМИ!

🅰🅻🅸🅴🆇🅿🆁🅴🆂🆂

Миниатюрный вольтметр, не требующий питания DSN-DVM-368

Сегодня мы рассмотрим модуль, позволяющий без дополнительного питания расширить наши устройства модулем индикации напряжения от +4.8 до +32 Вольт.

"Без дополнительного питания" означает, что в него не нужно вставлять батарейку, он сам берет для себя питание со своих измерительных щупов.

Вольтметр можно использовать для индикации напряжения в самодельном лабораторном блоке питания, для проверки напряжения в автомобиле.
Кстати, в автомобиль модуль можно подключить на постоянной основе, для контроля напряжения аккумуляторной батареи, прикрепив его прямо под капотом, или можно вывести в салон. Аккумулятор он не высадит, так как его ток потребления всего 23 мА. Это очень мало. Конечно, можно поставить выключатель, или концевик на открытие капота, если вы не доверяете постоянно включенному устройству.

Потребляемый ток: до 23мА
Рабочая температура: -10°C – 65°C
Минимальное входное напряжение: постоянное 4.7В (яркость индикации при малых напряжениях ниже)
Максимальное входное напряжение: постоянное 32В (превышать не рекомендуется)
Погрешность измерений: 1%(±1 цифра после запятой)
Тип индикатора: трёхсимвольный 0.36''LED
Размеры модуля: длина 21.5мм, ширина 13мм, высота 8мм
Частота обновления показаний: 200мс
Высота символов: 8мм
